건축 실무 지침 :: 난간대 고정 상세 검토 기준

■검토개요

강풍(태풍) 시 유리난간 연결철물 파손으로 꺾임·탈락 사례가 발생하고 있음.
고정철물(잡철) 공사 기준을 명확히 하여 탈락·처짐을 예방하고자 함.







■ 난간대 연결철물 필수 확인 사항

구분필수 확인 내용 비고(주의)

구조계산서 확인	• 원 구조계산서에 명시된 현장 조건(노풍도, 설계기본풍속 등) 확인 • 해당 높이 Edge zone(국부 풍압) 계수 적용 여부 확인

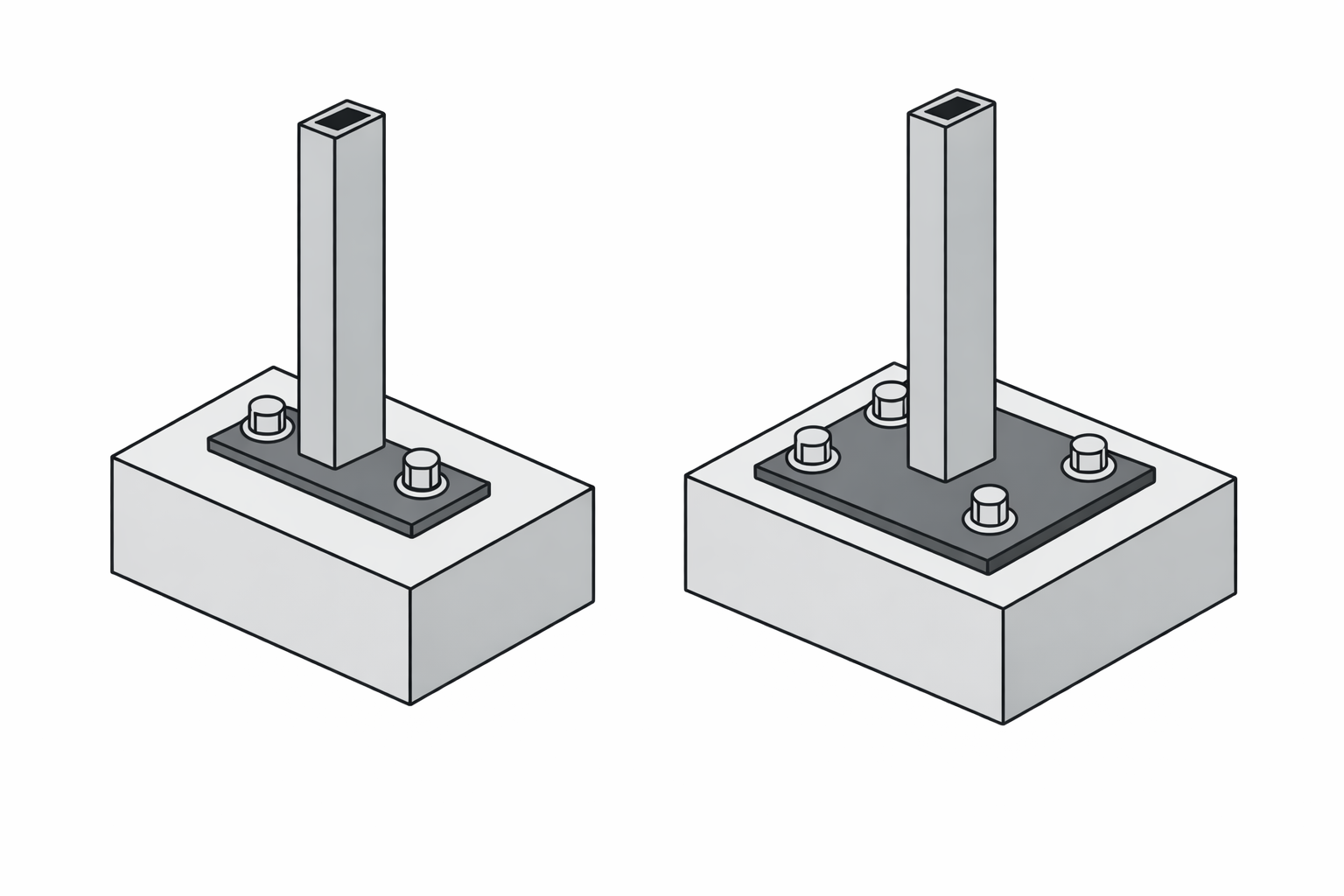

앵커 기준	• 스터드 앵커 또는 케미컬 앵커 적용 • 세트앵커 적용 금지(구조계산서 참조) • 접합 개소당 4개 이상 앵커 체결 • 앵커 공인성적서 제출	※ 세트앵커는 타격확장형으로 측면 하중에 취약하여 변형·탈락 리스크가 큼
플레이트 기준	• Embed 또는 ㄱ자형 플레이트 적용 • 연단거리 확보 • 용접부 구조성능 검증(필요 시 성능 확인 자료 확보)

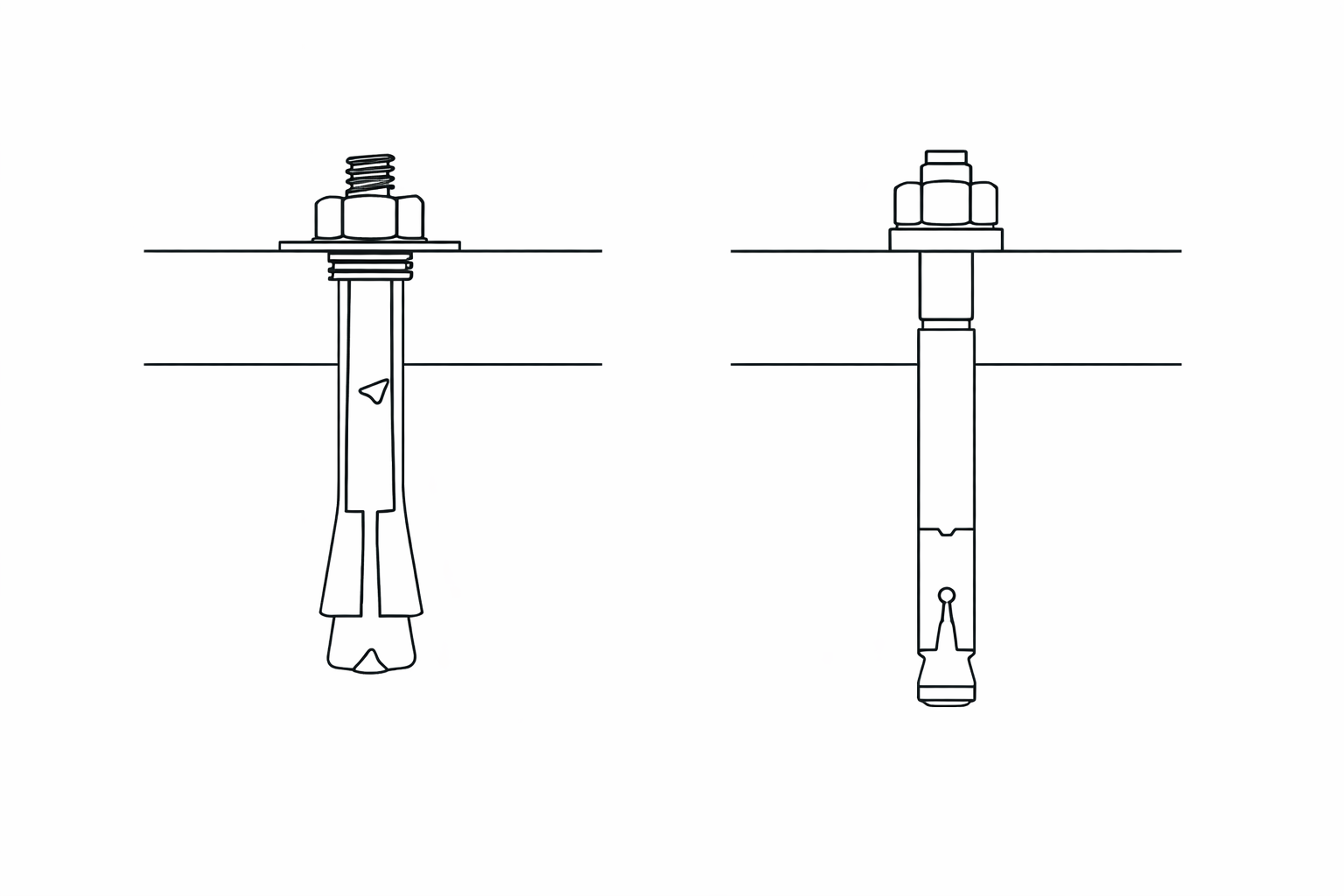

세트앵커 스터드 앵커



케미컬 앵커

■결론 및 설치 시 주의사항

• 구조계산서 상의 부재 및 체결 기준을 반드시 준수하여 시공하여야 함.
• 유리난간 설치시 반드시 T12 접합유리 이상을 사용하되, 안전유리 시험성적서를 확인해야함.
